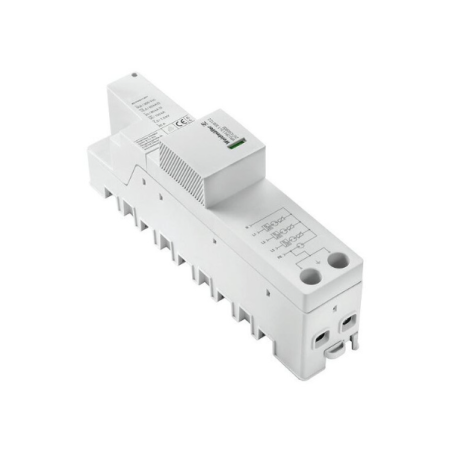

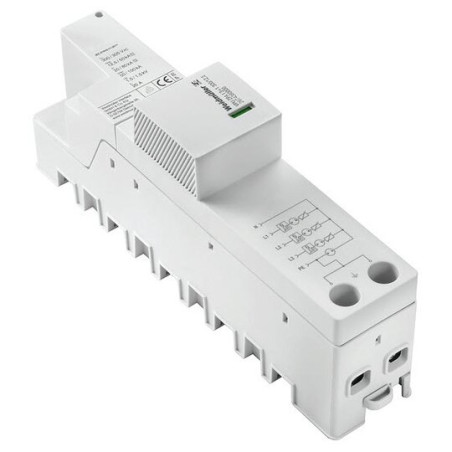

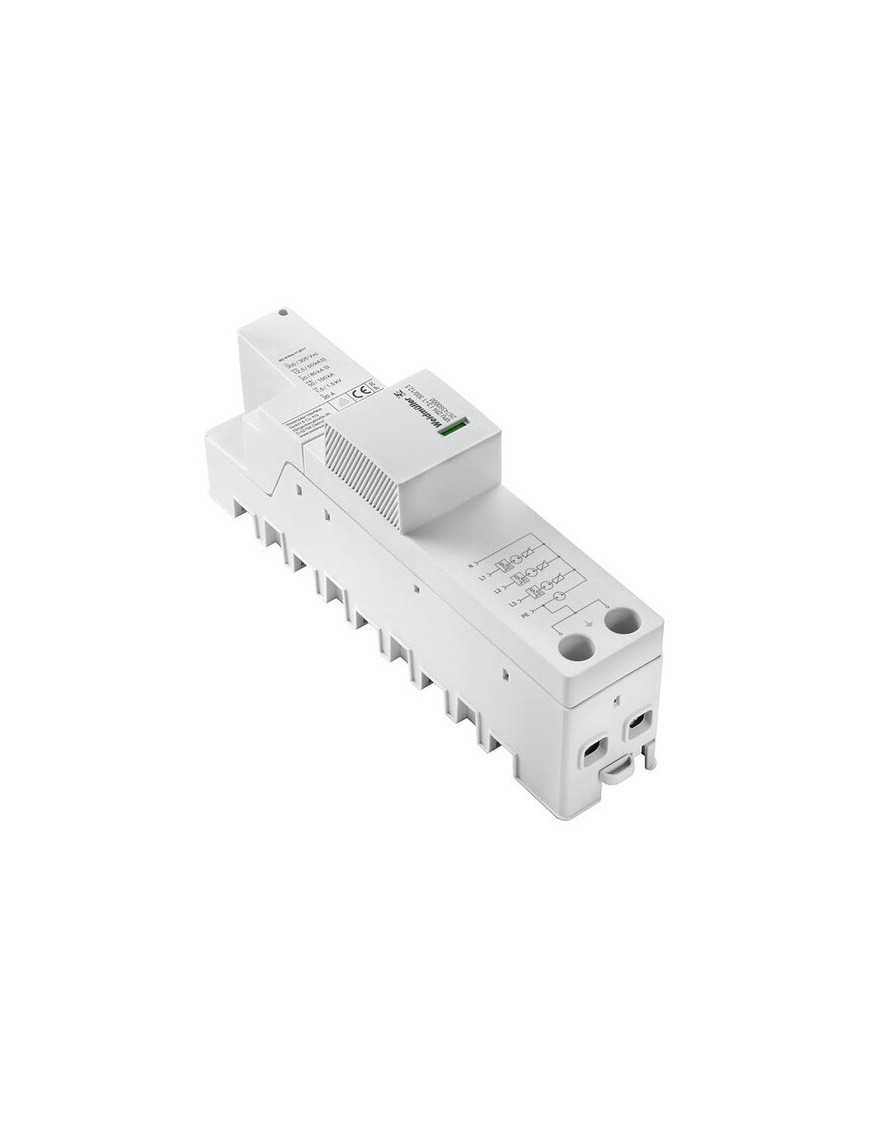

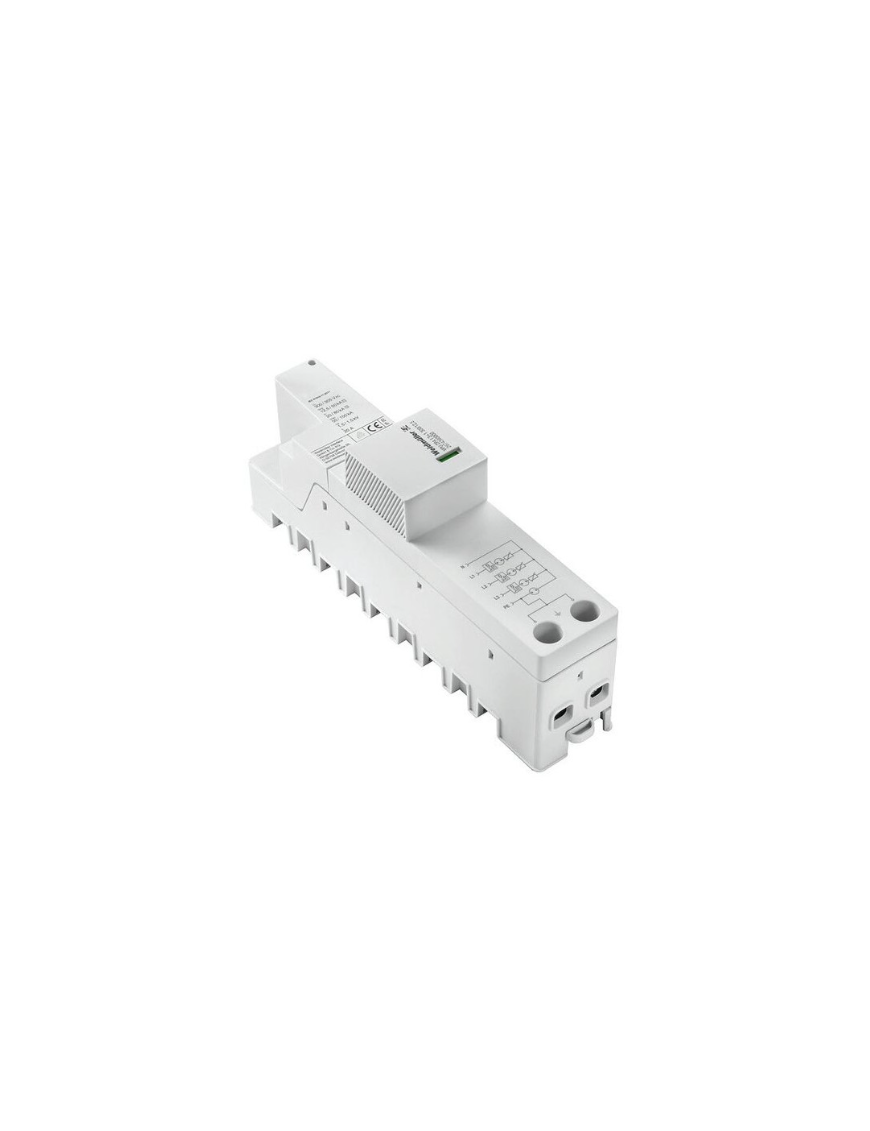

Weidmüller Überspannungsableiter VPU ZPA I 3+1 300/12,5 - 2674380000

Deeplink Produktseite

Der Weidmüller Überspannungsableiter VPU AC II 3+1 300/50 ist ein leistungsfähiges Gerät zum Schutz elektrischer Anlagen vor transienten Überspannungen, wie sie beispielsweise durch Schaltvorgänge oder indirekte Blitzeinwirkungen entstehen.

Technische Daten:

• Nettogewicht: 100 g

• Brennbarkeitsklasse nach UL 94: V-0

• Einsatzhöhe: ≤ 4000 m

• Geeignet für: Vorzählerinstallation (leckstromfrei)

• Optische Funktionsanzeige: grün = ok, rot = Ableiter defekt, auswechseln

• Schutzart: IP30, in Kombination mit der Abdeckung

• Segment: Energieverteilung

• Höchste Dauerspannung, Uc (AC): 300 V

• Höchste Dauerspannung, Uc (N-PE): 305 V

• Netzform: TN-C-S, TN-S, TT

• Ableitstrom In (8/20µs) N-PE: 80 kA

• Ableitstrom Imax (8/20µs) N-PE: 100 kA

• Ableitstrom In (8/20µs) Ader-PE: 20 kA

• Ableitstrom Imax (8/20µs) Ader-PE: 50 kA

• Blitzstoßstrom Iimp (10/350 µs) (L-PE): 12,5 kA

• Blitzstoßstrom, Iimp (10/350 µs) (N-PE): 50 kA

• Absicherung: 315 gG bei25 kA Isccr

• Kurzschlussfestigkeit ISCCR: 25 kA

• Energetische Koordination (≤10 m): Typ I, Typ II, Typ III

• Schutzpegel UP (typ.): ≤ 1,5 kV

• Schutzpegel Up bei IN (N-PE): ≤ 1,5 kV

• Leckstrom bei Un: 5 µA

• Temporäre Überspannung - TOV: 442 V

• Anforderungsklasse nach EN 61643-11: T1, T2

• Anforderungsklasse nach IEC 61643-11: Typ I, Typ II

• Ansprechzeit / Rückfallzeit: ≤ 100 ns

• Meldekontakt: Nein

• Leiteranschlusstechnik: Schraubanschluss

• Anschlussart: geklemmt

• Anzugsdrehmoment, max.: 4,5 Nm

• Klemmbereich, min.: 16 mm²

• Klemmbereich, max.: 35 mm²

• Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 16 mm²

• Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 25 mm²

• Leiteranschlussquerschnitt, mehrdrähtig, min.: 16 mm²

• Leiteranschlussquerschnitt, mehrdrähtig, max.: 35 mm²
